변압기, 리액터 및 차단기용 PD 진단장비
  • PD-MAT400D
  • PD-MAT400DTM

    거치형 장비

    낮은 비용으로 변압기의 부분 방전을 상시 감시하는 온라인 모니터링 시스템

    제품설명

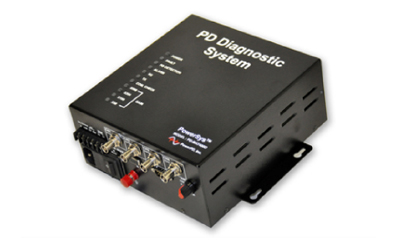

    PD-MAT400D는 거치형 온라인 부분 방전 진단 시스템입니다. 이 제품은 초음파 센서를 사용하여, 변압기 및 리엑터와 같은 설비의 부분 방전의 측정 및 분석을 할 수 있습니다.
    RS-422 통신의 Daisy Chain을 이용하여 최대 15대까지 장비를 연결 가능하며, 핵심 변전 설비의 부분 방전을 감시 할 수 있습니다.
    이 제품은 4개의 초음파(AE)센서를 사용합니다. 이 제품은 잠재적인 고장에 대한 경고를 제공합니다. 컨트롤 룸 안 컴퓨터에서 상시 모니터링이 가능한 소프트웨어를 제공하고 있습니다.

특징

  • 지속적인 모니터링을 통해 고전압설비의 비정상적인 상태를 감지하여 고장을 예방 할 수 있습니다.
  • 비용이 많이 드는 손상을 방지하여, 유지 보수 비용을 감소 시킬 수 있습니다.
  • 고장이 일어나기 전에 조기 경보를 제공하여, 예기치 않은 정전으로 인한 수익의 손실을 줄일 수 있습니다.
  • 이전에 발견되지 않은 결함의 위험 관리를 할 수 있습니다.
PD-MAT400D

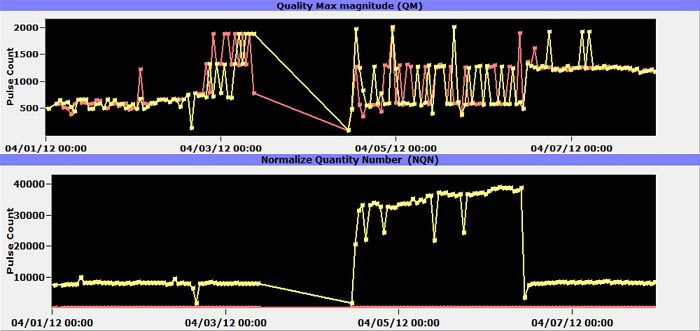

스크린 샷

PD-MAT400D

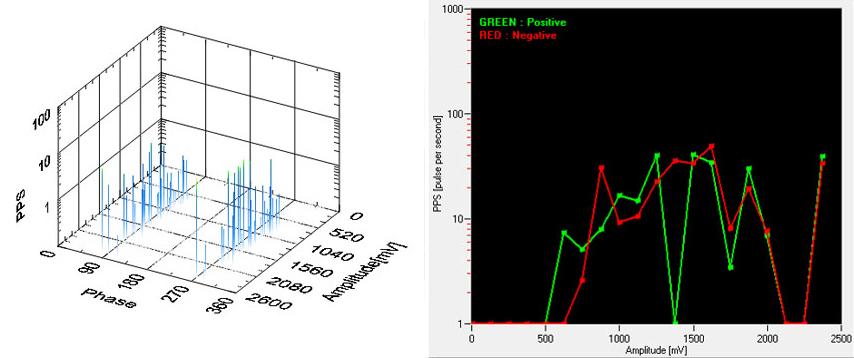

3D Date

PD-MAT400D

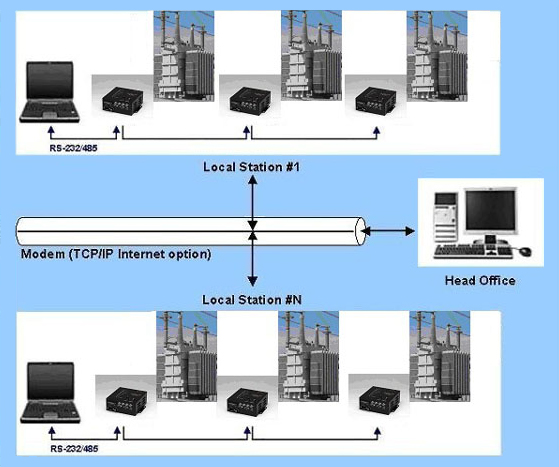

시스템 구성

PD-MAT400D

사 양

  • 4 채널[4개의 초음파 센서 ; R15I(100~300KHz)
  • Daisy Chain을 이용하여 15대까지 연결.
  • 내부 메모리에 1개월 데이터저장.
  • 전원 : 110~240V AC, 50/60Hz
  • 통신 : RS-422/485(2-Wires)
    전송속도 : 19200 bps
    길이 : 1.2Km
    Daisy Chain : 15대
  • 알람( 출력 : Dry Contact )

기 능

  • 데이터 분석
    • 프로그램 알람 옵션은 Threshold 및 Envelop 알람을 할 수 있다.
    • 노이즈 레벨 자동 측정
  • 데이터 관리
    • 한달 간의 데이터 저장 가능
    • 일간, 월간 및 연간 데이터의 표시 및 관리.
    • 일려진 결함으로 Trend 및 Forecast 가능
    • 2D 및 3D 그랙픽 디스플레이를 이용한 진단.
    • 사용자 설정 데이터 수집 가능.
  • 운영 시스템 : WindowsXP / 7

측정

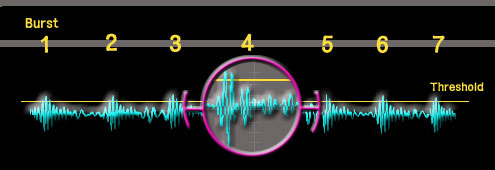

  • 부분 방전 횟수는 버스트에 표시됩니다.(아래 그림 참조)
  • 프로그램 알람 옵션은 사용자가 Threshold 및 Envelop 알람을 설정할 수 있습니다.

PD-MAT400D
