MCSG, MV Cable Joint 용 PD 진단장비

PD-RDM300A^TM

거치형 장비

MCSG 및 케이블종단/연결부(Cable Terminations/joint)의 부분 방전을 상시
감시하는 온라인 모니터링 시스템

제품설명

PD-RDM300A는 스탠드 오프 절연체(Standoff Insulators) 및 케이블종단(Cable Terminations)을 포함한 MCSG에서 발생하는 부분 방전의 지속적인 모니터링을 제공하는 PowerPD의 최신장비 입니다.
이 장비는 절연 시스템에서 부분 방전이 발생될 때 RF(안테나) 전류(HFCT)를 이용하여 검출합니다. 4~100MHz 범위의 주파수를 스캐닝함으로써 부분 방전을 측정합니다.
데이터는 계상 방법에 의해 Bursts(Envelop)에 수집됩니다.

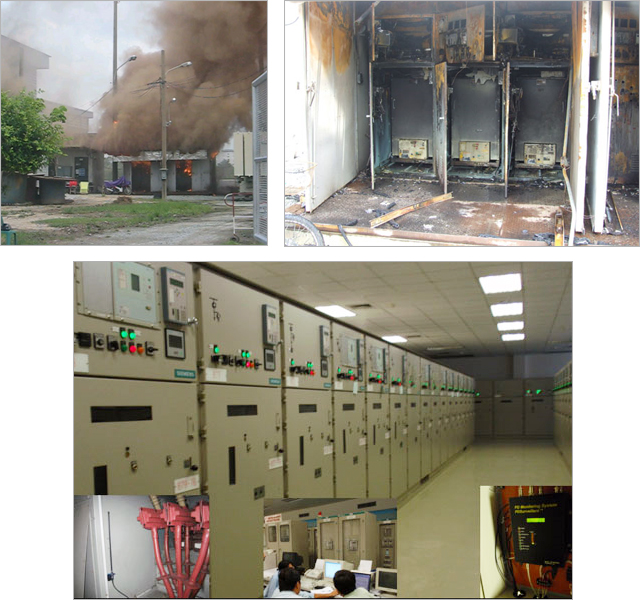

이 트렌트 측정 방식은 MCSG와 케이블 종단/ 연결부(Cable Termination/Joint)의 치명적 고장을 방지하기 위해 조기 경보를 제공할 수 있습니다. (아래 사진 참조) 사전 예방 유지 관리 프로그램의 부족은 습기·먼지·히터의 과열로 인한 MCSG의 치명적 고장이 발생할 수 있습니다.

PD-RDM300A

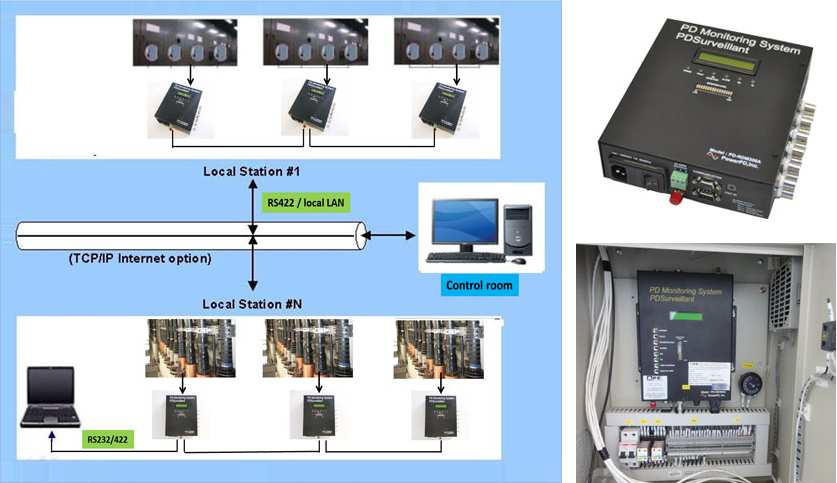

시스템 구성

시스템 구성

채 널

4, 8, 12, 16 채널
임피던스 : 50 Ω

장비의 주파수 범위
- 주파수 : 4 ~ 100 MHz
대역폭( 센서 )
- 안테나 : 40MHz ( 중심 주파수 )
- HFCT : 10KHz ~ 20 MHz
전 원
- 110 ~ 240 V AC, 50/60 Hz
통 신
- RS-422 :
  전송 속도 : 19200 BPS
  거 리 : 1.2Km
  Daisy Chain : 15대
Dry Contac
LED 디스플레이

기능

데이터 분석
- Pulse vs Phase
- Amplitude vs Phase
- 노이즈 레벨 자동 검출
데이터 관리
- 최대 1개월의 데이터 저장(내부 메모리 : 8채널 기준)
- 사용자가 데이터 수집 옵션을 설정
- Phase vs Time, Pulse vs Phase, Pulse vs Amplitude
- 일간·월간·연간 데이터의 표시 및 관리
- 2D/3D 그래픽 디스플레이
운영 시스템
- Windows XP / 7

측 정

PD-RDM300A는 채널 구성에 따라 최대 12개의 MCSG를 커버 할 수 있어 시스템 운영 비용의 절감 효과가 있습니다.
주파수 범위가 4 ~ 100MHzfh 높은 주파수 대역의 부분 방전 신호도 찾을 수 있습니다.
코로나 방전 및 표면 방전에서 나오는 부분 방전 신호의 주파수는 14 ~ 80MHz의 높은 영역입니다.
PD-RDM300A는 4 ~ 100 MHz 사이의 주파수를 측정하여 부분 방전을 발견하고, 카운트를 계산합니다.

PD-RDM300A

Applicable Targets: MCSG, dry type transformer and cable termination (joint).

Partial Discharge Test Equipment Monitoring System
