GIS와 케이블 종단/연결부 PD 진단장비
  • PD-iGMA-M20A
  • PD-iGMA-M20ATM

    거치형 장비

    GIS와 케이블종단(Cable Terminations)의 부분 방전을 주기적으로 온라인 감시, 진단 하는 장비 입니다.

    제품설명

    PD-iGMS-M20A는 주기적으로 GIS의 부분 방전을 모니터링하는 거치형 온라인 진단 장비입니다. PD-iGMS-M20A는 LNA(저잡음 증폭기)와 주파수 변조기가 내장된 UHF 센서를 사용하여, UHF 대역의 신호를 감지하여 부분 방전 신호와 부분 방전과 비슷한 외부 노이즈 신호를 구분하여 분석할 수 있습니다.
    또한, 측정된 데이터의 해석 및 분석, 관리가 가능하고, 일간·주간·월간리포트를 작성 할 수 있는 소프트웨어를 제공합니다.

특징

  • SCADA를 통해 시스템에 연결
  • 부하를 건채 운전중인 전력 설비에 아무런 간섭없이 설치 가능
  • 운전중인 GIS에서 실시간으로 모니터링 및 분석 가능
  • 4채널에서 20채널까지 확장 가능

시스템 구성

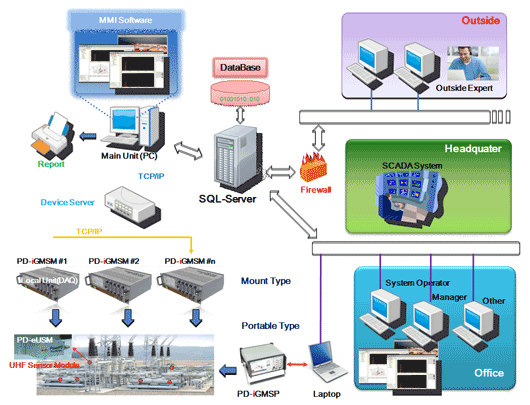

PD-iGMA-M20A

기 능

분석 및 데이터 관리 소프트웨어

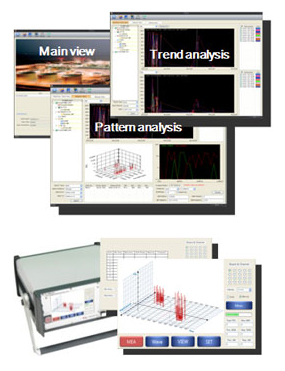

  • 분석 기능
    • 트렌드 분석
    • PD 패턴 분석
    • PRPD / QM / NQN분석(2D/3D그래프)
  • 데어터 관리
    • 이벤트 로그(알람, 장애 등)
    • DB 백업 및 복원
    • 알람 메시지(e-mail, MMS 등)
  • 통신 인터페이스
    • TCP/IP network(10/100M)
    • RS-422 Multi-drop(230Kbps)
  • OS : Windows XP/Vista

UHF 센서 모듈( PD-eUSM100M)

  • 부분 방전 신호와 유사한 외부 노이즈 신호를 제거하기 위한 신호 처리 기술 내장
  • 저잡음 증폭기 내장(20dB)
  • 안테나 유형 : 공진 안테나
  • 주파수 범위 : 200MHz ~ 1500MHz
  • 외부 노이즈 제거를 위한 주파수 변조기 내장
PD-iGMA-M20A

내장 임베디드 컨트롤러

  • OS : Windows CE 5.0
  • 사용자 인터페이스 : 터치스크린
  • LCD 디스플레이 : 800*480
  • 통신
    • LAN : TCP/IP network
    • 측정 모드
    • 데이터 뷰 모드
    • 웨이브 데이터 모드

  • Feature of PowerPDTM: PD-eUSM

    PD-iGMA-M20A

  • Waveform of Signal Processing

    PD-iGMA-M20A

  • Frequency Response of PD-eUSM

    PD-iGMA-M20A
